QS系列充水式多級潛水電泵灌水方法說明
時間：2013/5/29 來源：浙江揚子江泵業有限公司

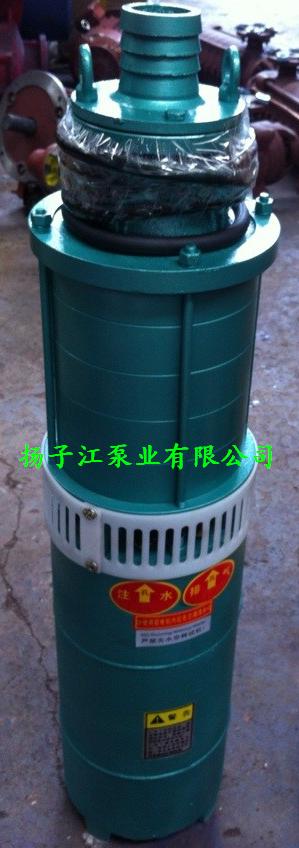

一、產品簡介
QS系列潛水電泵，是我廠根據多年生產潛水電泵經驗結合市場需求而設計的一種體積小、性能可靠，機泵一體、潛入水中運行的提水工具，廣泛用于農田排灌、工業及民用建筑工地的供、排水系統、噴泉工程、以及丘陵、山區的引水、低洼地區的排澇等，投入市場經廣大用戶使用，已充分顯示了它的方便、可靠、耐用、經濟等特點。
其特點是：電機、水泵組裝成一體、結構簡單、且安裝拆卸方便、安裝占地面積少，主要優越性是：運行可靠、經久耐用、使用方便、功率大、故障少，維修費用低等。只要在電機中注滿清水，即可正常運轉。目前，我公司可向用戶提供揚程5-80米；流量10-250米³/小時；電機功率2.2-7.5KW等幾十種型號的潛水電泵。QS型潛水電泵執行標準：JB/T8092-2006《小型潛水泵》
二、使用條件
電源：頻率50HZ，電壓為380V±5%的三相交流電源。
水質要求：水溫不超過+30℃的無腐蝕性清水，水中含固體雜質的體積比不超過0.01%，粒度不大于0.2毫米；水的PH值應在6.5～8.5之間。
電泵應完全浸入水中運行，潛入深度不小于0.5米，不超過5米。
三、技術規格

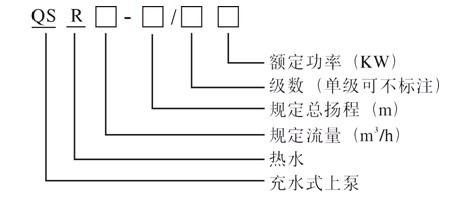

1、型號意義：
2、主要技術數據：（見附表）
四、結構說明
1、QS潛水電泵由水泵、潛水電機兩部分組成。
2、水泵由葉輪、導葉（導流殼）、進水節、出水口等部件組成。葉輪的固定采用錐形套或鍵。
3、潛水電機采用充水式結構，內腔充滿清水，主要用于電機冷卻及滑動軸承的潤滑；電機定子繞組采用耐水電磁線，有良好的耐水性能，轉子為鼠籠型結構。電機上端設有注水孔及排氣孔，下端設有放水孔。電機下部裝有止推軸承及推力盤，主要承受泵軸向力及轉子的自重。轉子軸伸入處裝有橡膠甩砂器和骨架油封，組成防砂機構，能有效防止泥沙進入電機。
五、安裝及使用
1、準備工作
1）使用環境必須符合本說明書中的條件，不應排灌泥水、氨水、石灰水等含固體顆粒高的或腐蝕性大的水質。
2）必須在推薦的揚程范圍內正確選用。
3）檢查軸轉動是否靈活，應無卡死點。
4）打開排氣和注水螺塞，向電機內腔注滿清水。注意防止假滿，上好螺塞，不應有漏水現象。
5）用500伏兆歐表測量電機絕 ，應不低于50MΩ。
6）裝好保護開關，瞬時啟運電機（不超過1秒），看電機轉向是否和標牌相同；若相反，調換電源任意兩個接頭即可，試轉向時，必須從泵出水口灌入清水，待水從進水節流出時方可啟動。
7）電泵配短電纜出廠，電泵的電纜接頭應分別用普通膠布，亞敏膠粘帶、塑料絕緣膠包扎，保證水不能浸入接頭。（電纜接頭方法見附圖）
8）為確保安全，電泵在使用前，應安裝好可靠的接地電纜線。
9）準備吊繩、枕木或鋼管二根，綁扎電纜用軟鐵絲或細繩索。
2、安裝
1）電泵在河塘里安裝時，需用竹簍扎在電泵下端，用三角架或傍船、傍橋、榜碼頭吊放。周?chē)s草必須清除，切不可陷入泥中，造成溫升過高而燒壞電機。
2）井內安裝時，電纜需用繩索或軟鐵絲繩系在每節輸水管上。下泵時發現卡住時，不能強行下泵，避免電泵與井壁卡死現象。輸水管膠墊要墊好，螺栓均勻擰緊，避免漏水。
3）電泵潛水深度不宜太深，以動水位以下0.5～5米為宜。
4）電泵必須單獨安裝開關及啟動保護器，不得與其它電器裝置共用，并且必須與電機功率相匹配，保護器額定電流的旋轉位置不得隨意改變，以防失去保護作用。如不配用啟動保護器使用而損壞的電泵，廠方不予負責。
3、使用
1）用500伏兆歐表測量電機繞組對地絕緣電阻值應不低于5兆歐。
2）電泵啟動后，觀察儀表電流、電壓是否符合額定范圍，運轉聲音有無異常及震動發生。若不正常應及時解決。
3）電泵運行過程中，要經常觀察電壓、電流、流量、揚程，如發現下列情況之一應立即停止運行。
a.在額定電壓時電流超過額定值。
b.額定揚程時，流量較正常情況下降較大。
c.絕緣電阻低于0.5兆歐。
d.泵間歇出水。
e.電泵有突發聲響或較大震動。
f.保護開關頻繁跳閘。
4）停機即關閉電源，再啟動時，須等5分鐘或更長時間進行，以防電機溫升過高。
六、使用注意事項
QS潛水電泵是一種全揚程水泵，應首先在推薦范圍內使用，并單獨使用適當?shù)谋Ｗo(hù)開關。運行過程中請勿移動電泵。
潛水之前，瞬時啟動電機，看電機轉向是否符合標注，潛入水中絕緣電阻值應不低于5兆歐。
電泵在運行中，電流超過額定值，流量下降較大，絕緣低于0.5兆歐，電機較大震動應停機檢查。
切記電機下井前必須注滿清水，擰緊注水，放氣螺塞，否則不準使用。
電纜和電泵的引線接頭要連接可靠，密封嚴實。
電泵存放時，首先放凈電機內部清水（放水螺塞位于電泵底端），擦干表面將電纜包扎了，存放在無塵、無腐蝕性物質、室溫不低于0℃不高于30℃的地方。
電泵在啟動、運行、停止時，若出現異常情況應停機待檢，并積極向廠咨詢和聯系修理。
七、保養與維護
1、力求電泵在正常工況下運行。
2、電泵每運轉1000小時進行一次大檢修。（好在廠家指定維修點）保養檢修項目是：
a、拆下全部零件進行清洗。
b、更換骨架油封及橡膠軸承。
c、更換損壞零件。
電泵無聯軸器時拆裝順序是：
電纜護罩→濾水網→出水口→導葉部件→葉輪→進水節部件→上導軸承座部件→下導軸承座部件及轉子→轉子
電泵有聯軸器時拆裝順序是：
電纜護罩→濾水網→進水節與導流殼聯接螺栓→聯軸器頂絲→將電機與水泵分離→取去聯軸器
水泵拆卸：錐形套（用拆裝筒輕輕敲打）→葉輪→導流殼→上導流殼
電機拆卸：甩砂器→進水節→上導軸承座→下導軸承座部件及轉子→轉子
3、對經常移動工作場所而使用的電泵，每用完一次，應拆下濾水網，擰下注水及排氣孔螺絲、灌滿清水，再放開電機下部放水螺塞，對電機內腔進行清洗。
QS潛水泵部分主要技術參數：
| 規格型號 | 水 泵 | 電 機 | ||||||
| 流量 | 揚程 | 轉速 | 出水口徑 | 額定功率 | 額定電壓 | 額定電流 | 大外徑 | |
| QS10-36/2-2.2 | 10 | 36 | 2850 | 40 | 2.2 | 380 | 5.7 | 190 |
| QS10-54/3-3 | 10 | 54 | 2850 | 40 | 3 | 380 | 7.5 | 190 |
| QS10-70/4-4 | 10 | 70 | 2850 | 40 | 4 | 380 | 9.8 | 190 |
| QS10-90/5-5.5 | 10 | 90 | 2850 | 40 | 5.5 | 380 | 13.1 | 190 |
| QS10-108/6-5.5 | 10 | 108 | 2850 | 40 | 5.5 | 380 | 13.1 | 190 |
| QS10-126/7-7.5 | 10 | 126 | 2850 | 40 | 7.5 | 380 | 17.4 | 190 |
| QS15-26-2.2 | 15 | 26 | 2850 | 2 | 2.2 | 380 | 5.7 | 190 |
| QS15-34/2-3 | 15 | 34 | 2850 | 2 | 3 | 380 | 7 | 190 |
| QS15-52/4-4 | 15 | 52 | 2850 | 2 | 4 | 380 | 9.4 | 190 |
| QS15-65/5-5.5 | 15 | 65 | 2850 | 2 | 5.5 | 380 | 13.4 | 190 |
| QS15-78/6-5.5 | 15 | 78 | 2850 | 50 | 5.5 | 380 | 13.4 | 190 |
| QS15-91/7-7.5 | 15 | 91 | 2850 | 50 | 7.5 | 380 | 17.4 | 190 |
| QS15-104/8-7.5 | 15 | 104 | 2850 | 50 | 7.5 | 380 | 17.4 | 190 |
| QS20-30/2-3 | 20 | 30 | 2850 | 2.5 | 3 | 380 | 7 | 184 |
| QS20-40/2-4 | 20 | 40 | 2850 | 2.5 | 4 | 380 | 9.4 | 184 |
| QS20-54/3-5.5 | 20 | 54 | 2850 | 2.5 | 5.5 | 380 | 13.4 | 184 |
| QS20-75/3-7.5 | 20 | 75 | 2850 | 2.5 | 7.5 | 380 | 18.6 | 184 |
| QS20-81/6-7.5 | 20 | 81 | 2850 | 75 | 7.5 | 380 | 17.4 | 184 |
| QS25-17-2.2 | 25 | 17 | 2850 | 2.5 | 2.2 | 380 | 5.7 | 184 |
| QS25-25-3 | 25 | 25 | 2850 | 2.5 | 3 | 380 | 7 | 184 |
| QS25-36/2-4 | 25 | 36 | 2850 | 2.5 | 4 | 380 | 9.4 | 184 |
| QS25-44/2-5.5 | 25 | 44 | 2850 | 2.5 | 5.5 | 380 | 13.4 | 184 |
| QS25-60/3-7.5 | 25 | 60 | 2850 | 2.5 | 7.5 | 380 | 18.6 | 184 |
| QS32-20-3 | 32 | 20 | 2850 | 3 | 3 | 380 | 7 | 184 |
| QS30-30/2-4 | 30 | 30 | 2850 | 3 | 4 | 380 | 9.4 | 184 |
| QS30-36/2-5.5 | 30 | 36 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS30-45/3-5.5 | 30 | 45 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS30-54/3-7.5 | 30 | 54 | 2850 | 3 | 7.5 | 380 | 18.6 | 184 |
| QS40-16-3 | 40 | 16 | 2850 | 3 | 3 | 380 | 7 | 184 |
| QS40-21-4 | 40 | 21 | 2850 | 3 | 4 | 380 | 9.4 | 184 |
| QS40-28-5.5 | 40 | 28 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS40-32/2-5.5 | 40 | 32 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS40-40/2-7.5 | 40 | 40 | 2850 | 3 | 7.5 | 380 | 18.6 | 184 |
| QS45-16-3 | 45 | 16 | 2850 | 3 | 3 | 380 | 7 | 184 |
| QS45-25-5.5 | 45 | 25 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS50-18-4 | 50 | 18 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS50-24-5.5 | 50 | 24 | 2850 | 4 | 5.5 | 380 | 13.4 | 184 |
| QS50-30/2-7.5 | 50 | 30 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS50-39/3-7.5 | 50 | 39 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS65-7-2.2 | 65 | 7 | 2850 | 4 | 2.2 | 380 | 5.7 | 184 |
QS潛水泵主要技術參數
| 規格型號 | 水泵 | 電機 | ||||||
| 流量 | 揚程 | 轉速 | 出水口徑 | 額定功率 | 額定電壓 | 額定電流 | 大外徑 | |
| QS65-10-3 | 65 | 10 | 2850 | 4 | 3 | 380 | 7 | 184 |
| QS65-13-4 | 65 | 13 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS60-20-5.5 | 65 | 20 | 2850 | 4 | 5.5 | 380 | 13.4 | 184 |
| QS65-25-7.5 | 65 | 25 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS80-11-4 | 80 | 11 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS80-22-7.5 | 80 | 24 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS80-24/2-7.5 | 80 | 24 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS100-8-4 | 100 | 8 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS100-15-7.5 | 100 | 15 | 2850 | 6 | 7.5 | 380 | 18.6 | 184 |
| QS120-7-4 | 120 | 7 | 2850 | 6 | 4 | 380 | 9.4 | 220 |
| QS120-10-5.5 | 120 | 10 | 2850 | 6 | 5.5 | 380 | 13.4 | 220 |
| QS120-18/2-7.5 | 120 | 18 | 2850 | 6 | 7.5 | 380 | 18.6 | 220 |
| QS160-8-5.5 | 160 | 8 | 2850 | 6 | 5.5 | 380 | 13.4 | 220 |
| QS200-5-4 | 200 | 5 | 2850 | 6 | 4 | 380 | 9.4 | 220 |
| QS210-10-7.5 | 210 | 10 | 2850 | 6 | 7.5 | 380 | 18.6 | 220 |
| QS220-5-5.5 | 220 | 5 | 2850 | 6 | 5.5 | 380 | 13.4 | 184 |
| QS250-5-5.5 | 250 | 5 | 2850 | 6 | 5.5 | 380 | 13.4 | 220 |
| QS250-8-7.5 | 250 | 8 | 2850 | 6 | 7.5 | 380 | 18.6 | 220 |
注：如產品更改后表參數與本表參數不一致時，以產品合格證、銘牌為準！

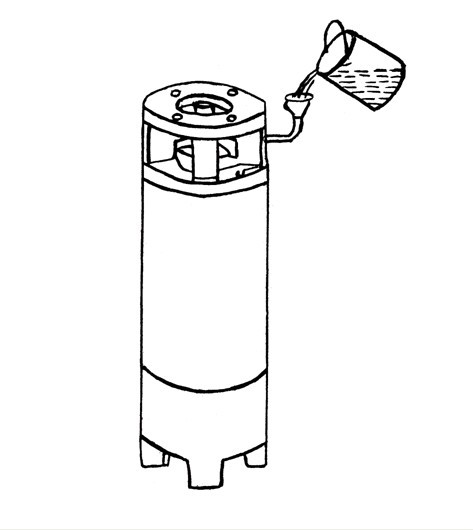

灌水方法說明 （務必灌滿清水,否則不準使用） (嚴禁無水空轉試機) 電泵放入水井或其它水源之前 ，必須用潔凈的清水（不含砂）灌滿電機。灌水時、電機應豎立放置，不可傾斜，首先擰下聯接段上兩個注水螺釘，按插圖所示，將錐形漏斗或水管插入聯接筋板上的一個孔中先進行灌水沖洗，另一孔作排氣之用。灌滿水后，打開底部放水螺栓，將水放掉沖洗內腔，直至放出的水清潔。然后，擰緊底部放水螺栓，正式灌水，灌滿水后，要使電機靜止30分鐘左右，讓繞組中的氣泡充分逸出，（輕輕搖動電機可加速氣泡逸出），后再加少量水將電機灌滿，擰入筋板上兩個注水螺釘緊固。
| 故障 | 原 因 | 排 除 方 法 |
| 出水不足 或不上水 | 1．動水位低于泵吸入口 2．輸水管漏水嚴重或水管脫開 3．轉子或軸松動 4．部分葉輪松動 5．電機反轉 6．管路堵塞 | 1．增加輸水管 2．更換輸水管 3．更換轉子 4．重新裝配葉輪 5．調換電源接頭 6．清除堵塞 |
| 水泵 流量降低 | 1．密封環嚴重磨損 2．濾水網、導流殼、葉輪流道被堵塞 3．電壓、頻率降低 4.動水位下降超過水泵額定揚程 | 1．更換密封環 2．清除堵物 3．停機待電壓、頻率達到規定值后再啟動 4．更換高揚程泵 |
| 機組劇烈震動或電 流過大表指針擺動 | 1． 泵軸或電機軸彎曲 2． 泵軸、電機軸和軸承磨損嚴重 3． 止推軸承磨損或損壞 4． 推力盤破裂 5． 電機轉子掃膛 6． 葉輪、轉子不平衡或轉子斷條 7． 聯接螺栓松動 8． 水泵低揚程大流量電機超載 9．井水涌水量不夠，間歇出水 | 1．修理或更換泵軸或電機軸 2．更換軸承 3．更換止推軸承 4．更換推力盤 5、找出原因進行修理 6．重做動平衡或更換轉子 7．上緊螺栓 8．加閘閥控制流量在工況點運行 9．加閘閥控制出水量 |
| 電機不能啟動嗡嗡作響 | 1． 斷相 2． 電壓過低 3． 軸承抱軸 4． 葉輪密封環之間銹死等 5．泵內有異物卡死葉輪不能轉動 | 1．檢修線路或啟動設備 2．調整電壓 3．修理軸及軸承 4．撬動水泵旋轉或拆下泵重裝 5．取出異物 |
| 絕緣電阻過低繞組燒毀 | 1．接頭進水 2．繞組破壞 3．電纜破裂 4．電機內缺水 5．缺相運轉 6．長時間運轉超載 7．電機埋入泥砂中 | 1．修接頭 2．包扎或更換繞阻 3．包扎電纜 4．電機內保證灌滿清水 5．檢查線路與設備 6．加閘閥控制流量或更換小規格泵 7．按安裝要求安裝電機 |
