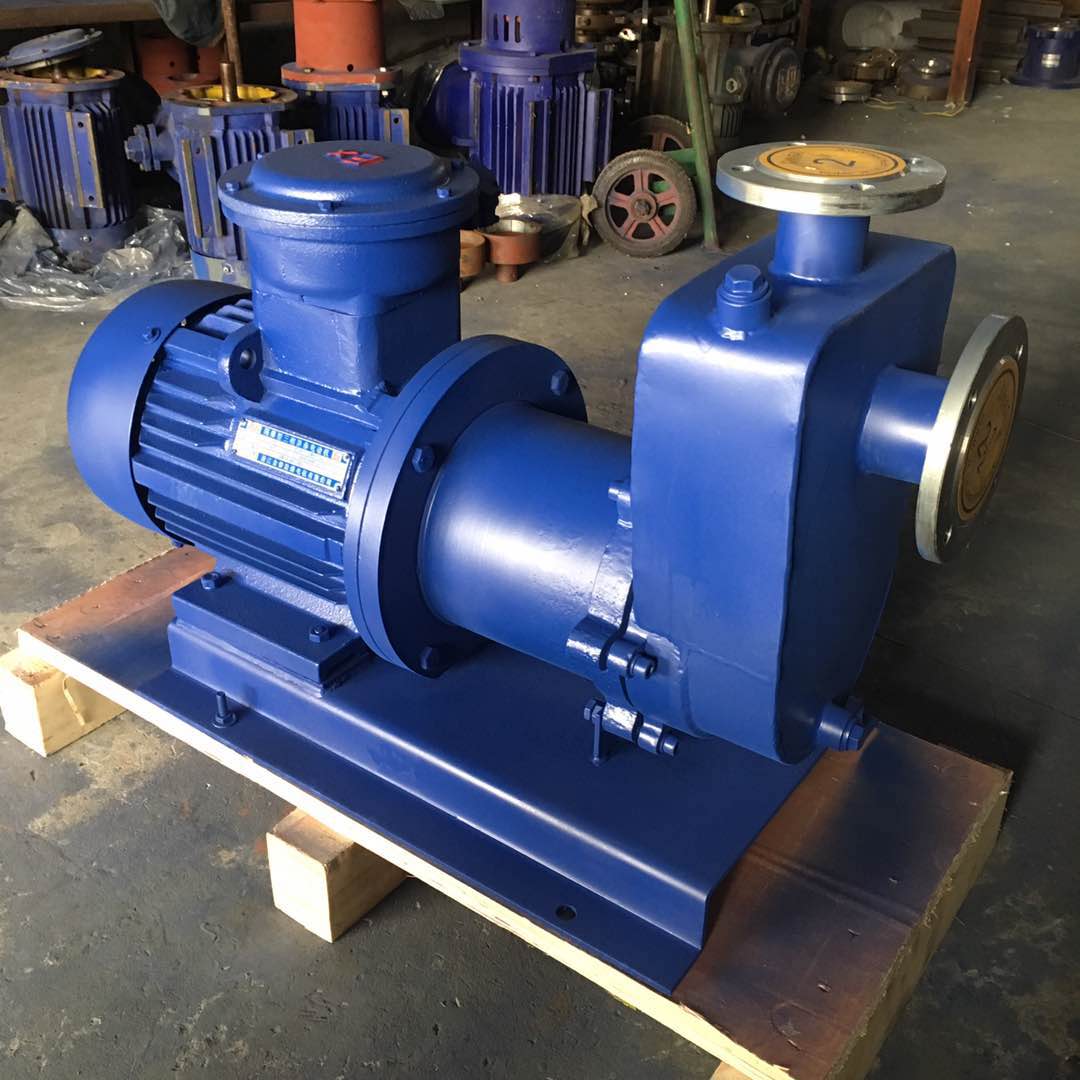

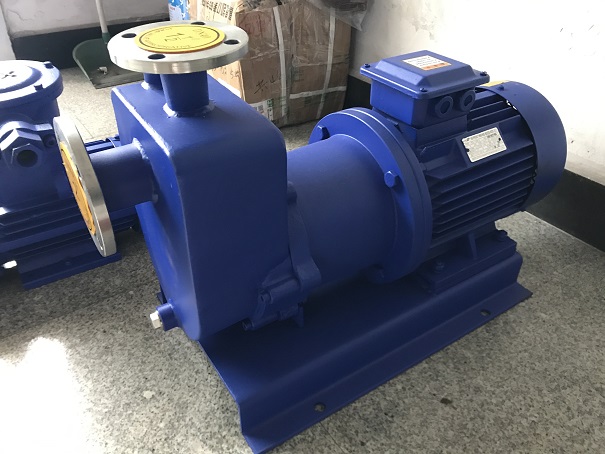

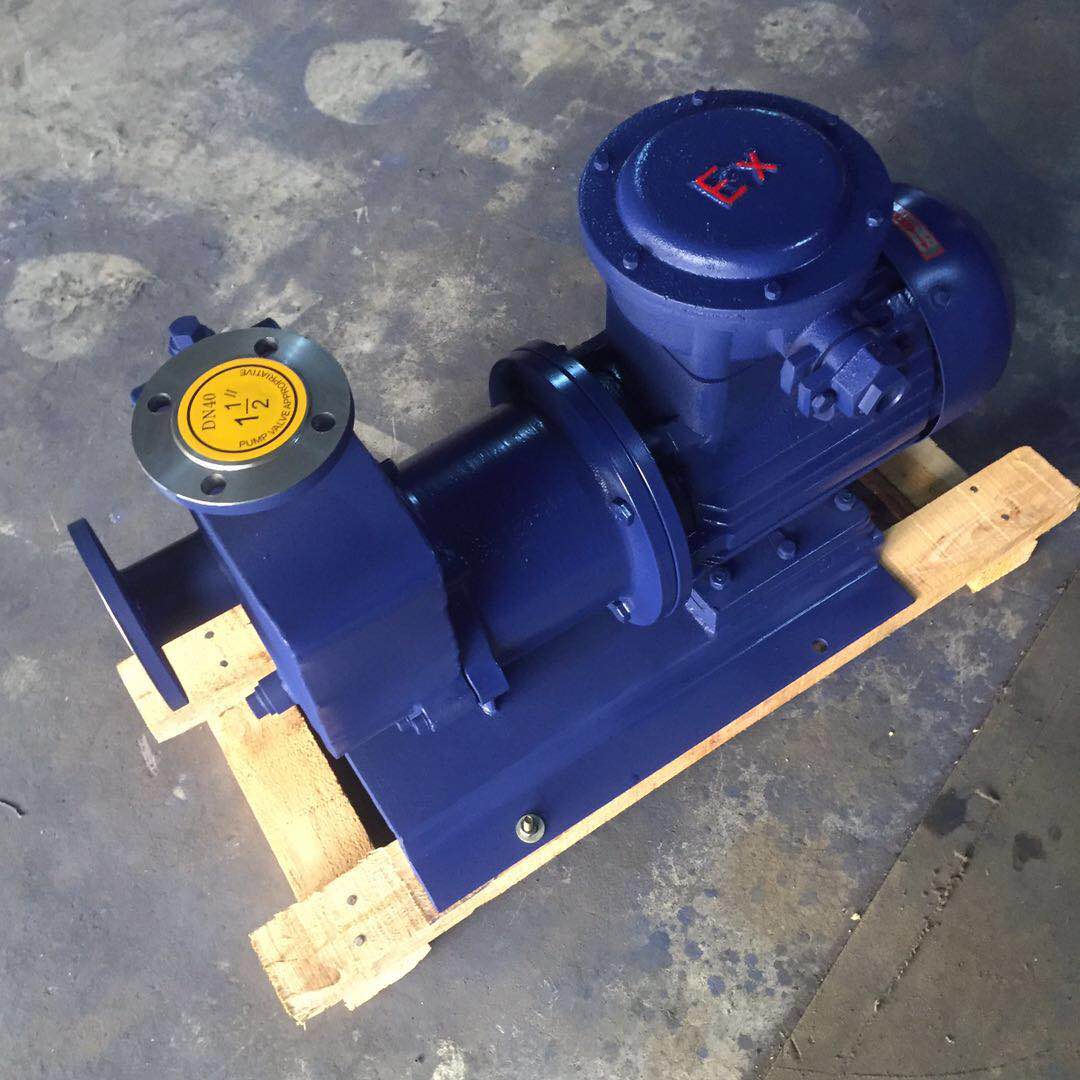

ZCQ型自吸式磁力泵

ZCQ型磁力自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

說明書下載磁力泵系列實物圖標牌合格證產品視頻

下一個[CQB-F型氟塑料磁力泵|防爆氟塑料合金磁力泵 ]上一個：[CQ型防爆不銹鋼磁力泵]

ZCQ型自吸式磁力泵產品概述

ZCQ型自吸式磁力泵，（以下簡稱自吸泵）是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。

ZCQ型自吸式磁力泵主要特點

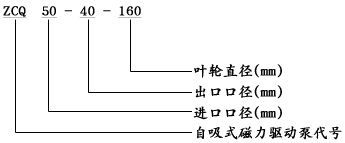

ZCQ型自吸式磁力泵型號意義

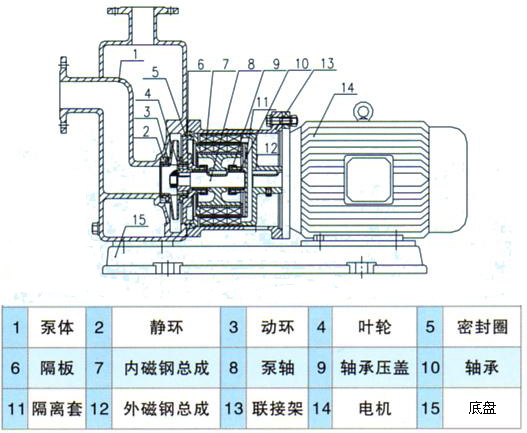

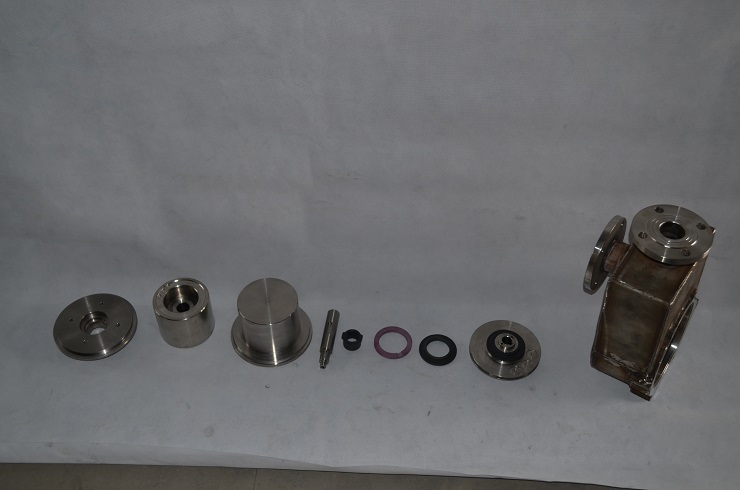

ZCQ型自吸式磁力泵結構簡圖

ZCQ型自吸式磁力泵性能參數表

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	吸程 (m)
20-12-110	3	12	0.37	4
25-20-115	6.6	15	1.1	4
32-25-115	6.6	15	1.1	4
32-25-145	6.6	25	1.1	4
40-32-132	10.8	20	2.2	4
40-32-160	12	32	4	4
50-40-145	14.4	25	4	4
50-40-160	13.2	32	4	4
65-50-145	16.8	25	5.5	4
65-50-160	27	32	7.5	4
80-65-160	51	32	15	4
80-50-200	51	50	22	4
80-50-250	51	80	37	4
100-80-160	100	32	22	4
100-65-200	100	50	37	4
100-65-250	100	80	55	4

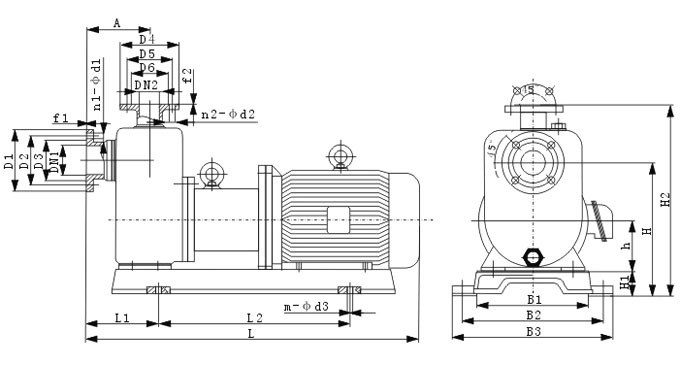

ZCQ型自吸式磁力泵安裝尺寸圖

型號	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-φd3
ZCQ25-20-115	132	170	216	240	80	290	70	400	410	150	300	4-φ11.5
ZCQ32-25-115	132	170	216	240	80	290	70	400	410	150	300	4-φ11.5
ZCQ32-25-145	132	170	216	240	80	290	70	400	410	150	300	4-φ11.5
ZCQ40-32-132	140	170	216	240	90	290	70	400	640	175	360	4-φ11.5
ZCQ40-32-160	145	235	290	330	112	315	80	415	705	175	400	4-φ13.5
ZCQ50-32-125	145	235	290	330	112	350	80	480	790	180	420	4-φ13.5
ZCQ50-32-160	150	235	290	330	112	350	80	480	790	180	420	4-φ13.5
ZCQ50-32-200	150	270	316	350	132	420	82	615	870	210	500	4-φ13.5
ZCQ65-50-125	180	270	316	350	132	400	82	590	830	210	450	4-φ13.5
ZCQ65-50-160	180	270	316	350	132	400	82	590	870	210	500	4-φ13.5
ZCQ65-40-200	180	340	400	440	160	446	96	650	1040	230	610	4-φ18.5
ZCQ80-65-125	200	270	316	350	132	446	82	630	960	230	520	4-φ13.5
ZCQ80-65-160	200	340	400	440	160	446	96	630	1060	230	610	4-φ18.5
ZCQ80-50-200	200	340	400	440	180	470	96	680	1090	230	610	4-φ18.5
ZCQ80-50-250	200	375	460	510	220	510	100	760	1250	280	700	4-φ28
ZCQ100-80-160	240	340	400	440	180	465	96	650	1090	250	700	4-φ24
ZCQ100-65-200	240	375	460	510	220	510	100	760	1250	280	700	4-φ28
ZCQ100-65-250	240	435	520	570	280	620	120	860	1410	300	880	4-φ28

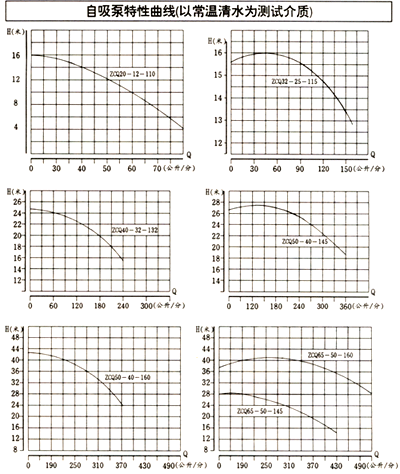

ZCQ型自吸式磁力泵性能曲線圖

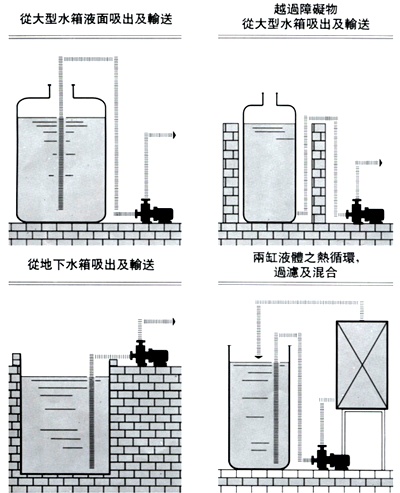

ZCQ型自吸式磁力泵裝置實例

安裝和使用

1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。

2、自吸泵應水平安裝，泵體不得承受管路重量。

3、泵與管路應保持良好的密封。

4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。

5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。

6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。

7、泵停止工作前，先關閉排出閥門，再關閉電源，后關閉吸入管閥門。

ZCQ型自吸式磁力泵使用注意事項

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。

2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）.金屬泵的使用溫度＜100℃,被輸送的介質比重≤1.3；介質比重＜1.3時,將影響技術性能。

5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。

6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況,若軸承和軸套的間隙大于0.5-1mm,葉輪軸向竄動0.5～2mm時,應更換軸承和軸向動環。

ZCQ型自吸式磁力泵故障原因及解決方法

故障形式	產生原因	排除方法
自吸式磁力泵不出水	a、水泵反轉	改變電機接線
	b、進水管道漏氣	杜絕漏氣
	c、泵腔蓄水太少	增加蓄水量
	d、電壓太高，啟動時聯軸器打滑	調正電壓
	e、吸程太高	降低砂安裝位置
	f、閥門沒有打開	校正或更改閥門
自吸式磁力泵流量不足	a、吸入管徑太小或淤塞	調換進水管
	b、葉輪流道阻塞	清洗葉輪
	c、揚程過高	開大出水閥
	d、轉速不夠	恢復額定轉速
自吸式磁力泵揚程過低	a、流量過大	關小出水閥
自吸式磁力泵揚程過低	b、轉速太低	恢復額定轉速
自吸式磁力泵噪音太大	a、軸嚴重磨損	更換泵軸
	b、軸套嚴重磨損	更換軸套
	c、驅動磁鋼杯與隔離套接觸	拆除泵頭重新組裝
	d、密封環與葉輪研磨	更換止推環、密封環
自吸式磁力泵漏液	O型密封圈損壞	更換O型密封圈
